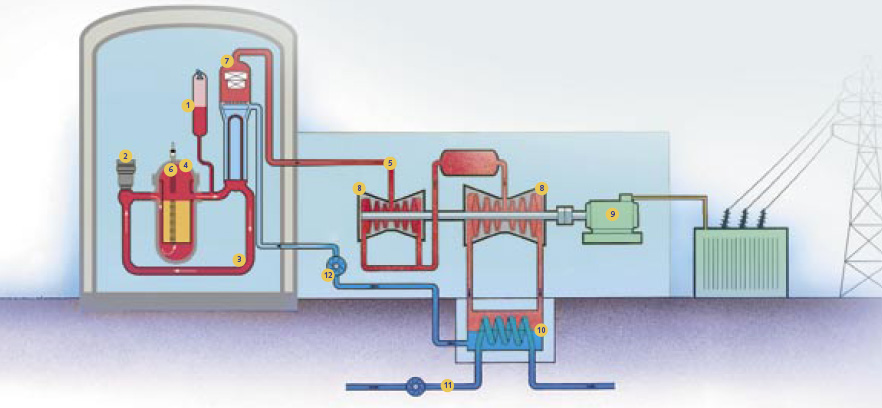

Painevesireaktori toimintaperiaate
Painevesilaitoksessa on lämmönsiirtoon kaksi erillistä piiriä. Paineistimen (1) avulla korkeassa paineessa pidettävä vesi kiertää pääkiertopumppujen (2) avulla reaktoripiirissä (3) ja luovuttaa reaktorin (4) tuottaman lämmön turpiinipiirille (5) lämmönvaihtimessa. Reaktorin tehoa säädellään säätöelementeillä (6). Turpiinipiirin paine on huomattavasti reaktoripiirin painetta pienempi, joten vesi kiehuu lämmönvaihtimessa eli höyrystimessä (7). Höyrystimessä syntynyt vesihöyry pyörittää turpiinia (8). Turpiini pyörittää samalle akselille kytkettyä generaattoria (9), joka tuottaa sähköä valtakunnan verkkoon. Turpiinista tuleva höyry jäähdytetään takaisin vedeksi lauhduttimessa (10) meriveden (11) avulla. Lauhdevesi syötetään takaisin höyrystimeen syöttövesipumpulla (12) ja lämminnyt merivesi palautetaan mereen.

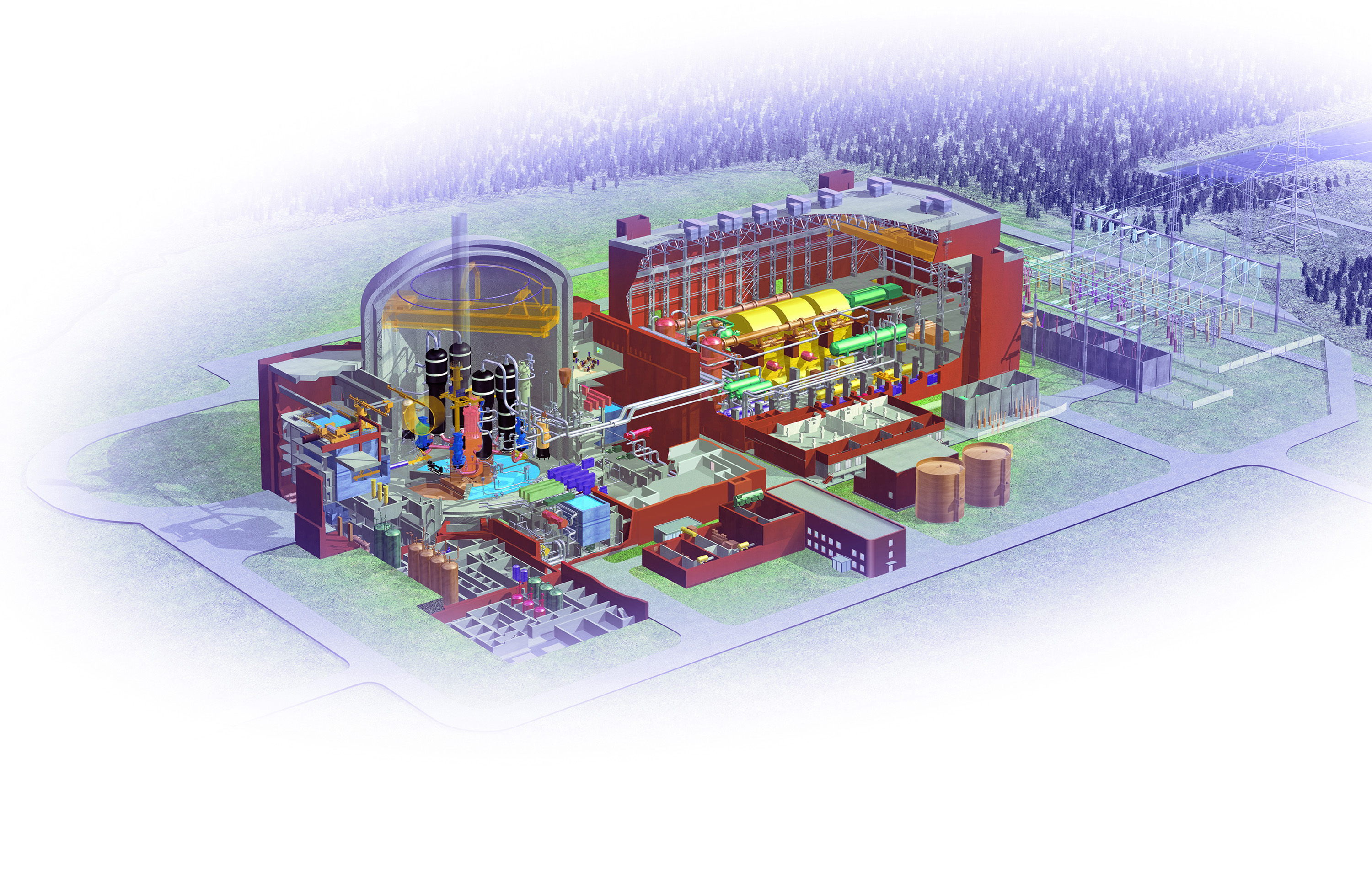

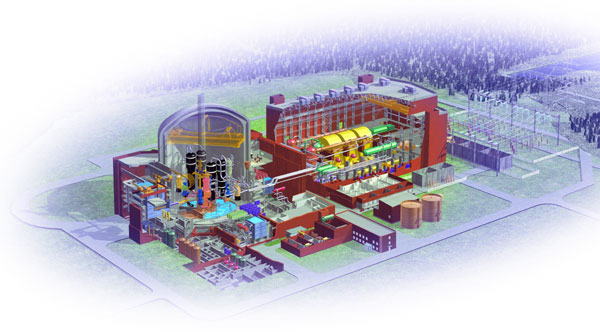

Framatome ANP:n toimituksen laajuus käsittää koko reaktorilaitoksen sisältäen mekaanisten ja sähköisten komponenttien, laitoksen automaation suunnittelun, hankinnan ja toimittamisen, polttoaineen alkulatauksen, laitossimulaattorin, rakennussuunnittelun ja toteuttamisen sekä laitoksen käyttöönoton.

Siemens Power Generationin toimituksen ja palvelujen laajuus käsittää kaikki turpiinilaitosjärjestelmät ja turpiini-generaattorilaitteistot. Siihen kuuluvat sähköisten ja mekaanisten komponenttien suunnittelu, hankinta ja toimittaminen, turpiiniautomaatiojärjestelmät sekä laitoksen rakennussuunnittelu, toteutus ja käyttöönotto.

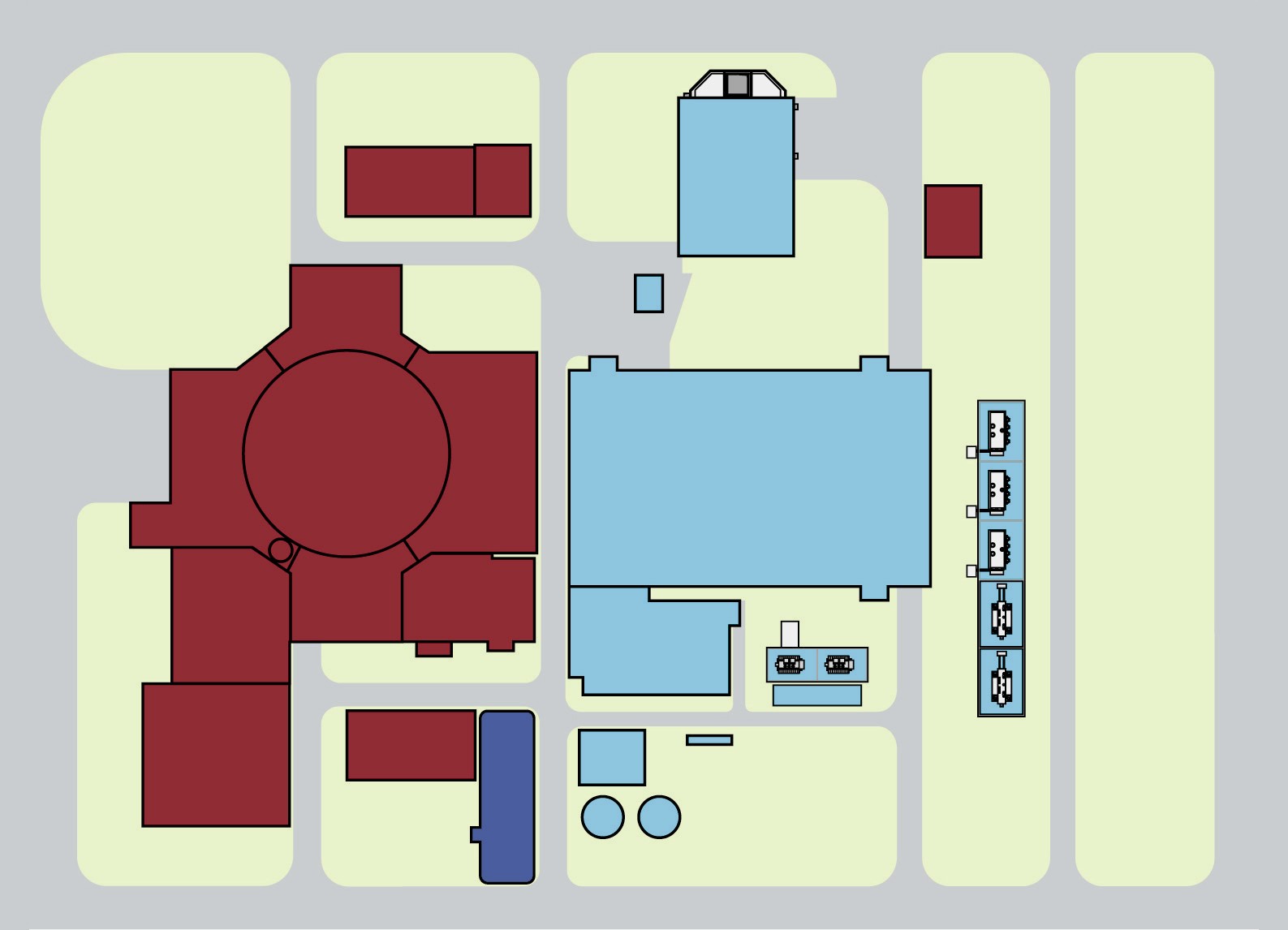

TVO on tilaajana vastuussa luvitusprosessista Säteilyturvakeskuksen myöntäessä tarvittavat luvat. TVO vastaa myös laitospaikan infrastruktuurista ja louhinnasta, kantaverkkoyhteyksistä ja eräistä apurakennuksista.

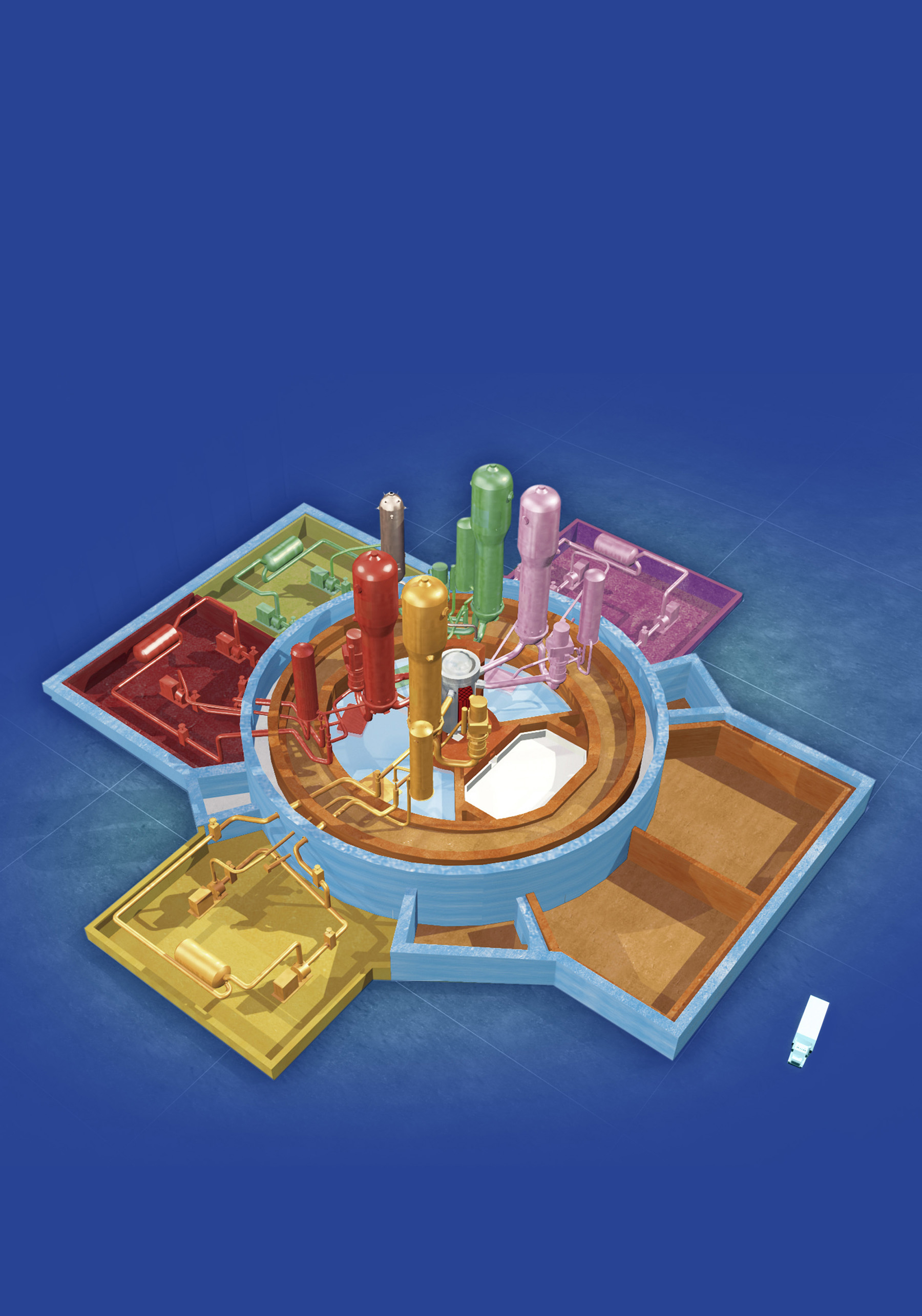

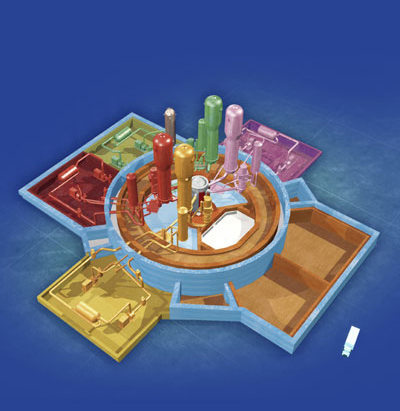

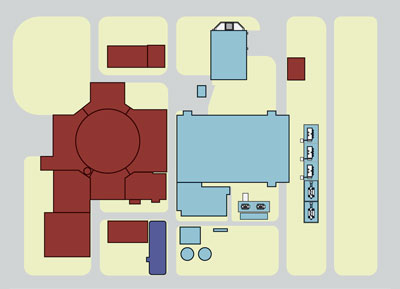

Turvallisuusjärjestelmä koostuu neljästä rinnakkaisesta alajärjestelmästä, joista jokainen pystyy itsenäisesti suorittamaan vaaditun turvallisuustoiminnon. Ne on sijoitettu fyysisesti erilleen omiin rakennuksiinsa samasta syystä johtuvan yhtäaikaisen vaurioitumisen estämiseksi.

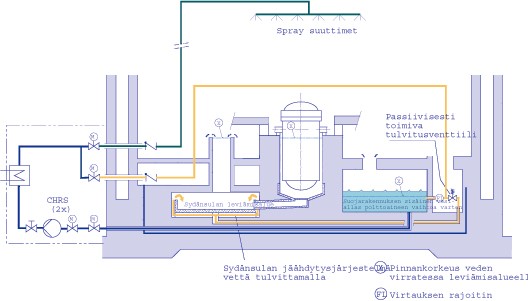

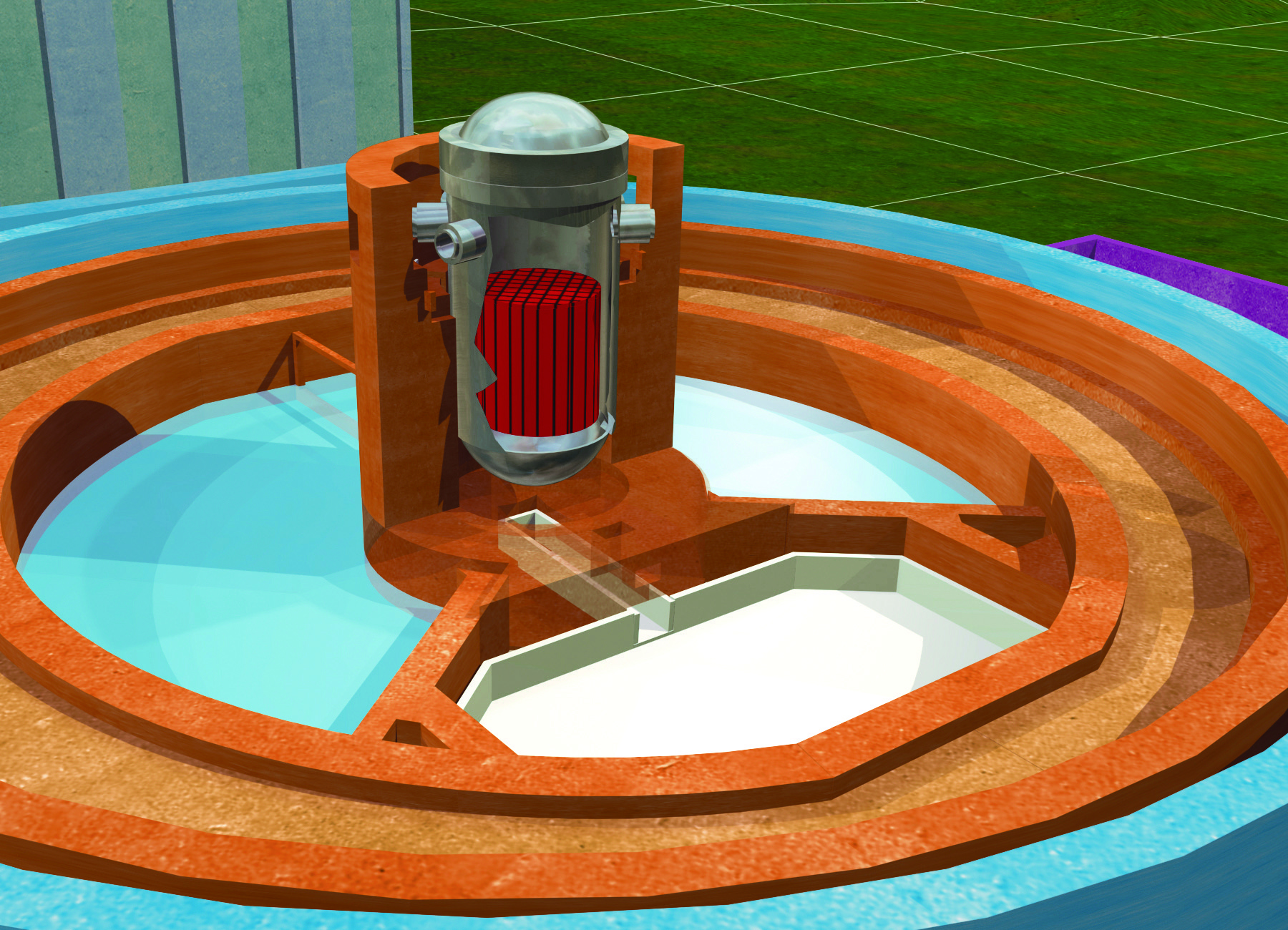

OL3:ssa erittäin epätodennäköisessä vakavassa onnettomuustilanteessa sydänsula kulkeutuu sydänsulan leviämisalueelle, jossa se jäähdytetään jähmeään tilaan. Näin varmistetaan sydänsulan vakaa hallinta.

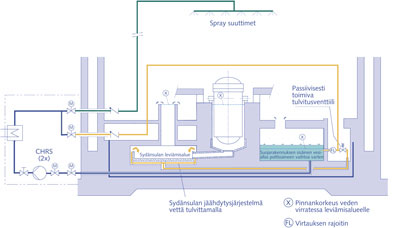

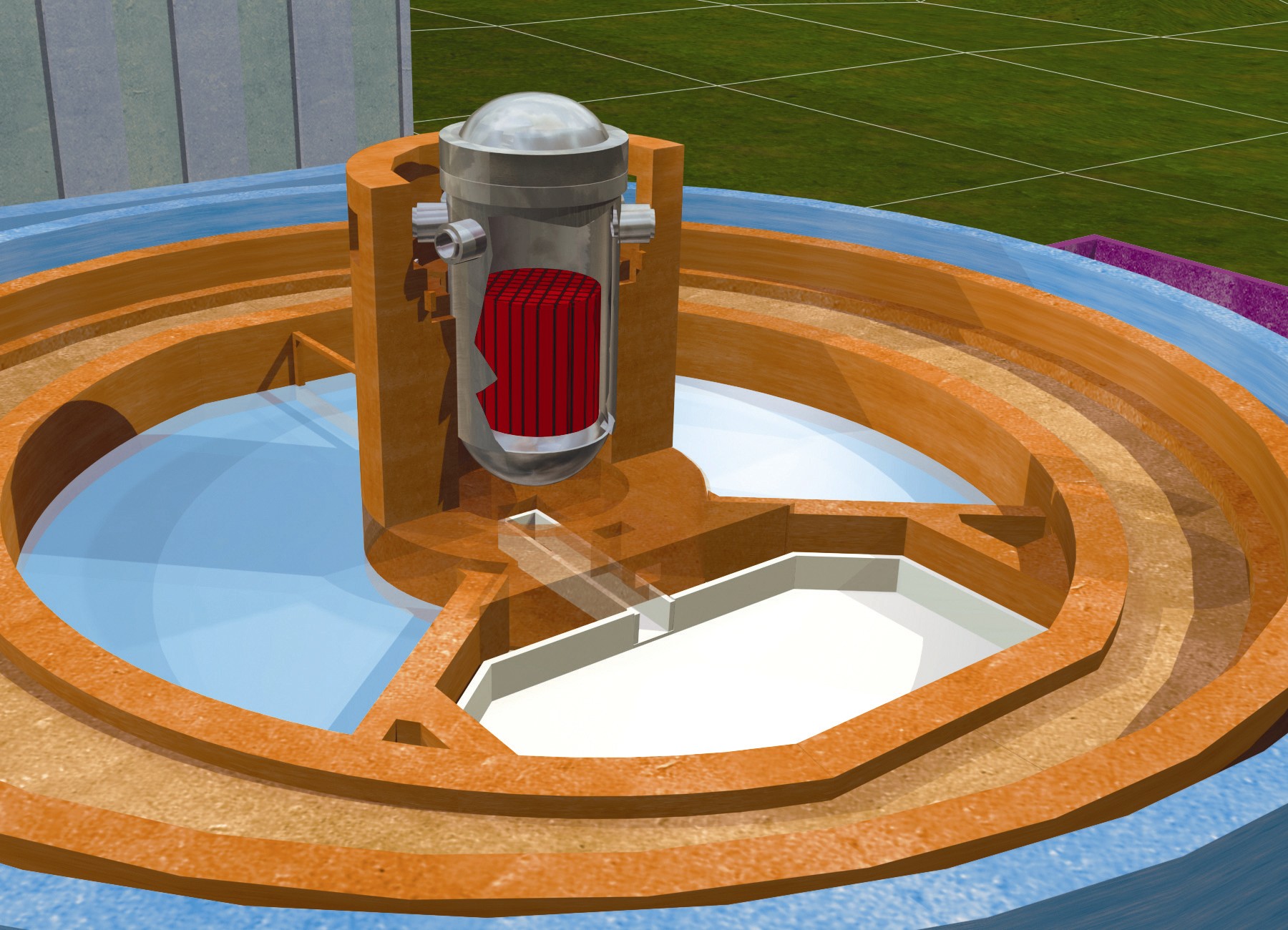

Sydämensulamisonnettomuuden yhteydessä reaktorin paineastiasta valunut sydänsula leviää passiivisesti sydänsulan leviämisalueelle reaktorirakennuksen pohjalle, jota jäähdytetään.
